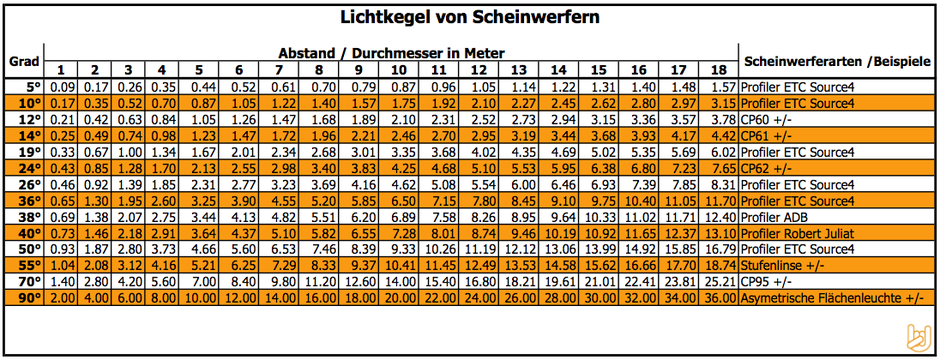

Abstrahlwinkel - Entfernung - Kegeldurchmesser

Mit Hilfe dieser Tabelle lässt sich bei bekanntem Scheinwerferabstrahlwinkel, der Lichtkegeldurchmesser in einem bestimmten Abstand bestimmen. Die zugehörige Formel lautet: d= 2 x (tan (β⁠ / 2) x b), wobei b die Entfernung ist und β⁠ der Abstrahlwinkel.

Berechnung des Projektionsabstands bei Beamern

Das Projektionsverhältnis (Projektionsratio) ist bei Zoomobjektiven immer mit Werten von/bis angegeben.



Die Formel lautet:

Abstand = Bildbreite x Projektionsratio

Projektionsratio = Abstand / Bildbreite

Bildbreite = Abstand / Projektionsratio



Bei unserem OPTOMA-Beamer W402 benötigt man beispielsweise bei einer Leinwandbreite von 3,66m einen Abstand des Beamers zur Leinwand von 4,68m.

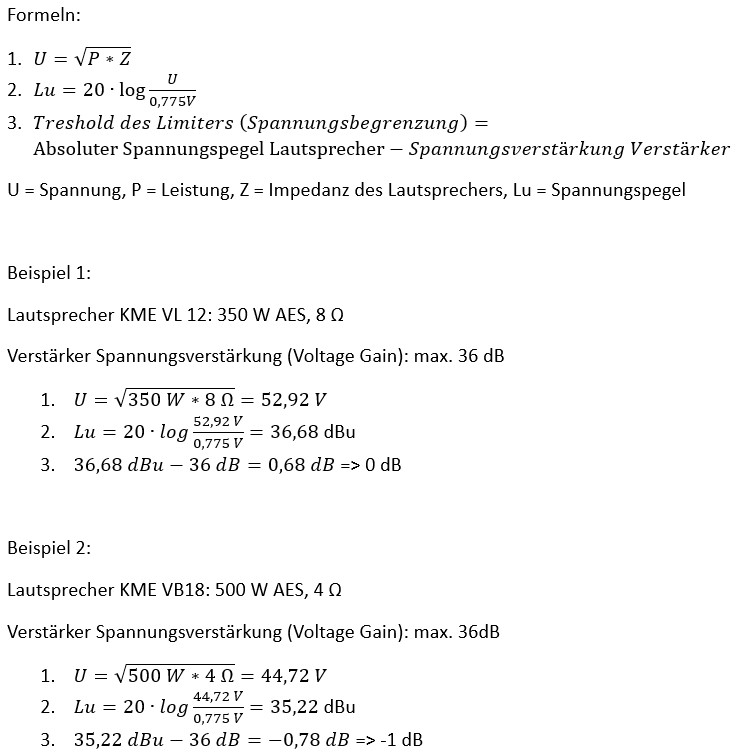

Berechnung des Treshold bei Peak Limitern

1. Berechnung der maximalen Spannung des Dauerpegels am Lautsprecher.

2. Umrechnung dieses Werts als Pegel in dBu (bezogen auf 0,775 V).

3. Bestimmung der Spannungsverstärkung der Endstufe (Datenblatt).

4. Die Differenz des Pegels der maximalen Ausgangsspannung und dem Pegel der Spannungsverstärkung ist als Schwellwert des Limiters einzustellen.
